化工CAD插件(HGCAD) V2.6.3 免费版
软件类型：图形图像
软件大小：4.59 MB
更新时间：2024-12-26
软件评级：
运行环境：WinAll
软件语言：简体中文
安全监测：
无插件
360 √
腾讯 √
金山 √
瑞星 √
无插件
360 √
腾讯 √
金山 √
瑞星 √
软件介绍
下载地址
其他版本

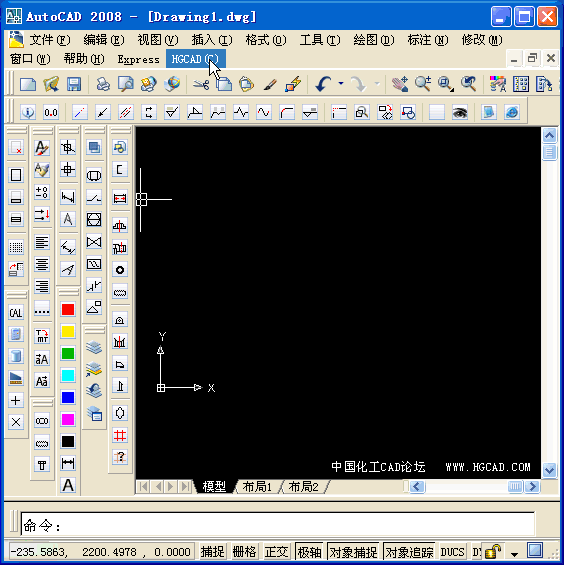

嘿，你知道吗？HGCAD是一款可以在AutoCAD平台上使用的化工CAD插件哦！它有很多化工设计相关的功能，而且还有好多扩展命令和标准件图库，可以帮助你更高效地工作呢！如果你也需要的话，就赶紧来下载吧！
软件特色
chap1、使用HGCAD开始画图前必须先初始化
HGCAD中的所有比例都是和dimscale值关联的，可以在CSH的过程中改变此值，这样与比例相关的字高，标注比例，线型比例，图框，标题栏，明细表，件号等，以及一些HGCAD中扩展画图功能（如PX，SZX等）都会以当前的比例自动改变。
总之在开始操作一个图框中的内容时先使用CSH命令改变一下比例，这样所涉及比例的元素都会与当前图框适配。
chap2、去掉标注背景
尺寸标注背景对标注文字的消隐起到很好的效果，但是在较老版本的AutoCAD中没有这个功能，只能在新版本中使用，是通过变量 DIMTFILL来控制的，消隐时其值为1，如果不消隐则为0。
HGCAD2.6 中默认是消隐的，如果不需要消隐可以在 ConfigHGCADSetup.lsp 文件中将：
（if （getvar “DIMTFILL”）（setvar “DIMTFILL” 1）） ;控制标注文字的背景（图形的背景色）
这行注释掉或删掉或把1改为0便可。
chap3、HGCAD工程制图（v1.0）
一、准备
1、设计软件：推荐AutoCAD2008＋HGCAD2.5或更高版本
2、制图前先使用HGCAD的CSH命令初始化设置绘图环境
二、图纸幅面
1、图框大小按制图标准执行，如果设计需要可以对原尺寸增宽25％，50％
2、图框直接从HGCAD中调入，包括图框、标题栏、明细表、数据表……
